Как самостоятельно создать терморегулятор для инкубатора, термостат

В этой статье мы расскажем, как создать терморегулятор для инкубатора — ключевого элемента успешной инкубации яиц. Правильная температура и стабильные условия критически важны для вывода здоровых птенцов, а надежный терморегулятор упрощает этот процесс. Поделимся советами по конструированию инкубатора и обсудим важные аспекты для достижения лучших результатов в инкубации.

Состав терморегулятора

Основные компоненты терморегулятора:

• Термометр, передающий данные на управляющий блок.
• Главный управляющий блок, который подает напряжение на нагревательный элемент и настраивает ключевые параметры.
• Нагревательное устройство — преобразователь электрической энергии в тепло, включая тэны или лампы накаливания, отличающиеся точностью нагрева и долговечностью.

Ранее владельцы бизнеса подбирали лампы с нужной мощностью и использовали вентиляционные зазоры для контроля температуры. Неправильный температурный режим мог привести к несвоевременному вылуплению птенцов и нарушениям в их развитии. Сегодня эту проблему решает терморегулятор, доступный в магазинах электротехники.

Создание терморегулятора для инкубатора в домашних условиях — задача, требующая знаний в области электроники и термодинамики. Эксперты отмечают, что для начала необходимо определить необходимые компоненты: термодатчик, реле, микроконтроллер и блок питания. Наиболее распространённым выбором является использование Arduino, который позволяет легко программировать и настраивать систему.

Важно правильно выбрать термодатчик, так как его точность напрямую влияет на стабильность температуры в инкубаторе. Специалисты рекомендуют использовать DS18B20, который обеспечивает высокую точность и прост в подключении.

После сборки схемы необходимо написать программу, которая будет контролировать температуру и управлять реле для включения или выключения обогревателя. Эксперты подчеркивают, что важно протестировать систему в различных условиях, чтобы убедиться в её надежности. Такой подход позволит создать эффективный и экономичный терморегулятор, который обеспечит оптимальные условия для инкубации.

Подключение и настройка: цифровой (программируемый) терморегулятор — термостат w1209

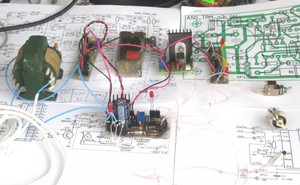

Самостоятельное конструирование

Наиболее распространённые терморегуляторы для инкубаторов своими руками − на основе термостата и электротехнический. Последний требует высокого мастерства и немалых знаний. При сборе инкубатора с нуля рекомендуются универсальные контроллеры XM18, позволяющие подключить всю электрику единым блоком.

Для самостоятельного создания необходимых условий потребуется термометр, лампа накаливания, теплоизолированная ёмкость для яиц, затрата времени на отключение источника тепла и контроля температуры. В первую очередь нужно подобрать подходящую конструкцию, удерживающую тепло, наподобие холодильника. В таком объёме можно разместить до ста яиц.

Чтобы сделать терморегулятор, необходим стабилитрон или подобная запчасть, отвечающая за постоянное напряжение. Кроме всего, необходимы следующие детали: транзисторы, тиристоры, диоды, переменный резистор, термореле.

Световые элементы должны быть расположены по периметру для более качественного обогрева. Внутри прибора нужно разместить вентилятор или соорудить вытяжку. Если показатели не соответствуют нормальным, нужно иначе преобразовать внутреннее пространство: переустановить лампы, закрыть вытяжку, прикрепить вентилятор внутри.

Инкубатор с терморегулятором должен быть снабжён переворачивающим механизмом. Ежечасно сторона обогрева яиц будет сменяться для равномерного развития зародышей птенцов. Если осуществлять это вручную, нужного эффекта не достичь. Желательно обеспечить возможность выведения больших и мелких яиц, предусматривая изменения рыночного спроса.

Интересные факты

Вот несколько интересных фактов о создании терморегулятора для инкубатора:

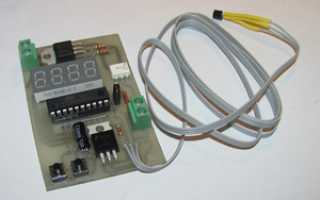

1. Использование микроконтроллеров: Современные терморегуляторы часто создаются на основе микроконтроллеров, таких как Arduino или Raspberry Pi. Эти устройства позволяют не только контролировать температуру, но и настраивать сложные алгоритмы управления, например, с использованием PID-регуляторов для более точного поддержания заданной температуры.

2. Датчики температуры: Для создания терморегулятора можно использовать различные датчики температуры, такие как DS18B20 или DHT22. Эти датчики обеспечивают высокую точность измерений и могут быть легко интегрированы в систему управления. Некоторые из них даже имеют цифровой выход, что упрощает подключение к микроконтроллеру.

3. Автоматизация и удаленный доступ: Современные терморегуляторы могут быть оснащены функциями автоматизации и удаленного доступа. Например, с помощью Wi-Fi или Bluetooth можно подключить терморегулятор к смартфону, что позволяет контролировать и изменять настройки инкубатора из любой точки мира. Это особенно полезно для тех, кто занимается инкубацией яиц и хочет быть уверенным в стабильности условий.

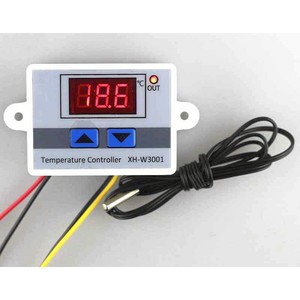

Дешевый терморегулятор XH-W3001 подключение настройка

Прочие условия

Инкубатор не следует размещать под прямыми солнечными лучами, чтобы избежать неправильных показаний датчиков.

В первый день обогрева важно тщательно контролировать температуру. Даже небольшое ее повышение может негативно повлиять на эмбрион птенца, что сделает работу инкубатора бесполезной.

Дополнительные требования: температура воздуха в помещении должна быть не ниже 25 градусов, а также необходимо обеспечить постоянный приток свежего воздуха.

Виды терморегуляторов

Электронные терморегуляторы для инкубатора отличаются высокой чувствительностью. В их составе имеются электронная схема и температурный датчик. Данные для управления схемой поступают от термочувствительного элемента − терморезистора. В основе процесса управления − изменения показателей тока или сопротивления.

Механический термостат применяется для регулировки автономных технических установок. Он не подойдёт для работы с электричеством. Тепло газового конвектора, духовка − возможные сферы их применения. Работа построена на изменении линейных размеров термоэлемента. Его минусами являются: низкая разрешающая способность, единственный температурный режим, сложность точной настройки, потребность в отдельно вынесенном градуснике.

Электромеханический термостат для инкубатора работает на основе изменения свойств материалов, размыкая контакты механическим способом. Роль термочувствительного элемента могут выполнять металлы с различным коэффициентом расширения.

Цифровой терморегулятор для инкубатора характеризуется погрешностью определения температуры 0,1 градус по Цельсию (ртутные и спиртовые имеют существенно завышенные показатели). Терморегуляторы для инкубатора PID отличаются от предыдущих постепенным переключением. При этом происходит не разъединение контактов, а постепенное снижение силы тока. Температура стабильна без включения-отключения.

Терморегуляторы для инкубатора с датчиком температуры наиболее точные, поэтому применяются для многих типов яиц, восприимчивых к малейшим колебаниям температуры. Масса прибора влияет на скорость реакции регулятора.

Функционирование терморегулятора

Работа регулятора осуществляется по следующему принципу:

1. В инкубаторе установлен нагревательный элемент, который передаёт тепло воздуху. Для равномерного прогрева используется система циркуляции.
2. При достижении предельно допустимой температуры цепь нагревателя отключается, и подача тепла прекращается.
3. Если температура падает ниже необходимого уровня, цепь вновь замыкается.

Преимущества инфракрасных нагревателей для инкубаторов: они обеспечивают тепло непосредственно объектам нагрева, минуя воздух. Однако это усложняет контроль температуры яиц.

Инкубатор можно приобрести с различными опциями, выбирая из ассортимента универсальных и специализированных моделей как отечественного, так и зарубежного производства.

Значимые параметры инкубатора

При выборе инкубатора имеют значение параметры:

• соответствие для инкубации яиц любого типа;
• равномерность прогревания внутреннего воздушного пространства;
• естественность условий для вызревания птенцов;
• автоматическое приспособление переворота яиц;
• вместимость яиц;
• наличие смотрового окошка;
• компактность;
• предотвращение потери кислорода;
• способность работать от аккумулятора;
• регулировка влажности;
• погрешность в измерении температуры;
• независимость от температуры помещения;
• наличие встроенной памяти;
• стоимость.

В каталоге известных производителей представлены популярные современные терморегуляторы для инкубатора: Квочка, Несушка-Би, Золушка, Пеструшка, Идеальная наседка.

При выборе терморегулятора для инкубатора следует учитывать возможности самодельной конструкции. Небольшому прибору достаточно контроллера температуры и влажности, а большее количество опций дорогостоящего регулятора останется невостребованным.

Инкубация − прибыльное и увлекательное занятие, и совмещённое с техническими изысками, оно становится востребованным на долгие годы.

самодельный терморегулятор за 100 рублей

Выбор компонентов для терморегулятора

Создание терморегулятора для инкубатора или термостата требует тщательного выбора компонентов, так как от их качества и характеристик зависит эффективность и надежность устройства. В этом разделе мы рассмотрим основные элементы, которые понадобятся для сборки терморегулятора, а также их функции и рекомендации по выбору.

1. Датчик температуры

Датчик температуры — это один из ключевых компонентов терморегулятора. Он отвечает за измерение текущей температуры в инкубаторе. Наиболее распространенными типами датчиков являются:

• NTC-термисторы: обладают высокой чувствительностью и точностью, но требуют калибровки.
• DS18B20: цифровой датчик, который легко подключается к микроконтроллерам и обеспечивает высокую точность измерений.
• LM35: аналоговый датчик, который также может использоваться для измерения температуры с хорошей точностью.

При выборе датчика обратите внимание на диапазон измеряемых температур и точность. Для инкубаторов обычно достаточно диапазона от 0 до 100 градусов Цельсия.

2. Микроконтроллер

Микроконтроллер — это «мозг» вашего терморегулятора. Он обрабатывает данные от датчика температуры и управляет исполнительными механизмами (например, реле для включения/выключения обогревателя). Наиболее популярные микроконтроллеры для таких проектов:

• Arduino: прост в использовании, имеет большое сообщество и множество библиотек для работы с датчиками и реле.
• ESP8266/ESP32: поддерживают Wi-Fi, что позволяет удаленно контролировать и настраивать терморегулятор через интернет.

Выбор микроконтроллера зависит от ваших требований к функциональности и удобству программирования.

3. Исполнительные механизмы

Исполнительные механизмы отвечают за поддержание заданной температуры. В большинстве случаев используются реле или транзисторы для управления обогревателями или вентиляторами. Рекомендуется выбирать:

• Реле: позволяет включать и выключать устройства с высокой мощностью. Убедитесь, что реле рассчитано на необходимую нагрузку.
• Транзисторы: могут использоваться для управления маломощными устройствами, такими как вентиляторы.

Важно правильно рассчитать мощность и выбрать компоненты, способные выдерживать нагрузки, чтобы избежать перегрева и выхода из строя.

4. Источник питания

Для питания терморегулятора потребуется надежный источник питания. Важно учитывать, что микроконтроллер и другие компоненты могут требовать разного напряжения. Рекомендуется использовать:

• Блок питания на 5В: подходит для большинства микроконтроллеров и датчиков.
• Сетевой адаптер: для обогревателей, если они требуют более высокого напряжения.

Не забудьте про защиту от короткого замыкания и перегрузки, чтобы обеспечить безопасность устройства.

5. Корпус и монтажные элементы

Корпус терморегулятора должен обеспечивать защиту компонентов от внешних воздействий и перегрева. Вы можете использовать пластиковые или металлические корпуса, в зависимости от условий эксплуатации. Также понадобятся:

• Крепежные элементы: для надежной фиксации компонентов внутри корпуса.
• Провода и разъемы: для соединения всех элементов системы.

Обратите внимание на вентиляцию корпуса, чтобы избежать перегрева компонентов.

В заключение, правильный выбор компонентов для терморегулятора является залогом успешной сборки и функционирования устройства. Уделите внимание каждому элементу, и ваш терморегулятор будет работать эффективно и надежно.

Вопрос-ответ

Какой терморегулятор лучше для инкубатора?

Для инкубатора лучше всего подходит электронный терморегулятор с высокой точностью и стабильностью температуры, а также функцией контроля влажности. Модели с программируемыми настройками и возможностью подключения к датчикам температуры и влажности обеспечивают более надежное управление климатом в инкубаторе, что способствует лучшему выведению яиц.

В чем разница между терморегулятором и термостатом?

Если терморегулятор используется для поддержания температуры на одном уровне и выступает как самостоятельное устройство, его можно называть термостатом. Если же он является модульным элементом термостата, то считается просто его частью. В таком случае общим определением будет «термостат».

Где должен находиться датчик температуры в инкубаторе?

Терморегулятор должен находиться снаружи инкубатора. Датчик температуры необходимо опустить через отверстие внутрь инкубатора. Датчик должен находиться на уровне верхнего края яиц, не касаясь их. Там же должен находиться термометр.

Сколько стоит терморегулятор инкубатора?

Терморегулятор для инкубатора предназначен для поддержания заданного значения положительной температуры. 220 грн.

Советы

СОВЕТ №1

Перед началом сборки терморегулятора, тщательно изучите схемы и принципы работы термостатов. Это поможет вам лучше понять, как функционирует устройство и какие компоненты вам понадобятся.

СОВЕТ №2

Используйте качественные компоненты, такие как термодатчики и реле, чтобы обеспечить надежность и точность работы вашего терморегулятора. Некачественные детали могут привести к сбоям в температурном контроле.

СОВЕТ №3

Обязательно протестируйте собранный терморегулятор в различных условиях, прежде чем использовать его в инкубаторе. Это поможет выявить возможные ошибки и настроить устройство для оптимальной работы.

СОВЕТ №4

Не забывайте о безопасности: используйте изолированные провода и защитные устройства, чтобы избежать короткого замыкания и других электрических проблем. Это особенно важно, если вы планируете использовать терморегулятор в условиях высокой влажности.
